Pohled zezadu

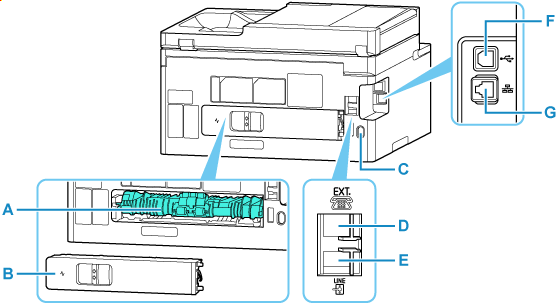

Obrázek popisující zadní část tiskárny
A: Jednotka pro posuv
Tento kryt otevřete při odstraňování uvíznutého papíru. Jednotku vyjmete tak, že položíte prst na plochu vpravo uprostřed.
B: Zadní kryt
Tento kryt odpojte při odstraňování uvíznutého papíru.
C: Konektor napájení
Do této zdířky zapojte přiložený napájecí kabel.
D: Konektor externího zařízení
Do tohoto konektoru se připojují externí zařízení, například telefon nebo záznamník.
E: Konektor telefonní linky
Do tohoto konektoru se připojuje telefonní linka.
F: Port USB
Zapojte kabel USB propojující tiskárnu s počítačem.
G: Konektor kabelové sítě LAN
Sem zapojte kabel LAN pro připojení tiskárny k síti LAN.

Důležité

  • Nedotýkejte se kovového krytu.

  • Nepřipojujte ani neodpojujte kabel USB, když tiskárna tiskne z počítače nebo když do počítače skenuje. Může to způsobit řadu potíží.
